FD1700S FD6700S FD1801S-C1 FD1816S-B1

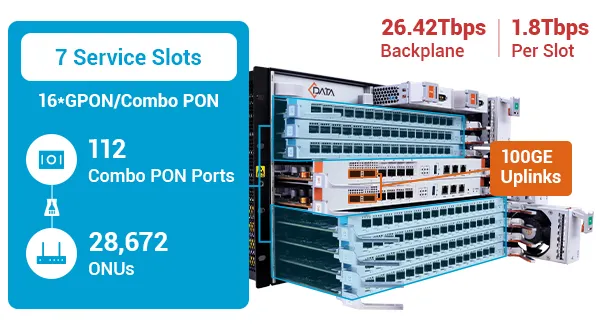

Высокоемкий доступ, непревзойденная пропускная способность

Высокоемкий доступ, непревзойденная пропускная способность

  • 7 слотов обслуживания обеспечивают сверхвысокую плотность, поддерживая до 112 комбо-портов PON и 28 672 ONU.

  • Аплинки 2*100G (QSFP28) + 4*25G (SFP28) обеспечивают сверхвысокую пропускную способность для поддержки тяжелых нагрузок.

  • Модульная конструкция с возможностью горячей замены обеспечивает бесшовное расширение без прерывания обслуживания.

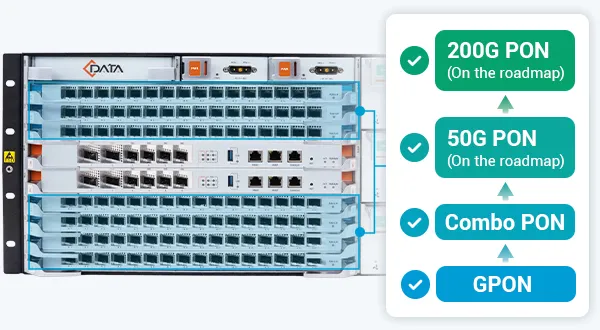

Эволюция PON, ориентированная на будущее

Эволюция PON, ориентированная на будущее

  • Интегрирует GPON и Combo PON для плавного перехода к сетям 10G.

  • Перспективная архитектура резервирует пути обновления до 50G и 200G PON, обеспечивая долгосрочную защиту инвестиций.

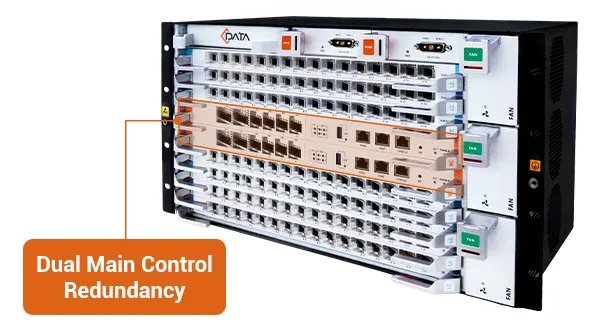

Гарантия непрерывного обслуживания

Гарантия непрерывного обслуживания

  • Две управляющие платы с резервированием 1+1 и балансировкой нагрузки обеспечивают надежность системы.

  • Построена на распределенной архитектуре с поддержкой ISSU для выполнения бесшовных обновлений без прерывания обслуживания.

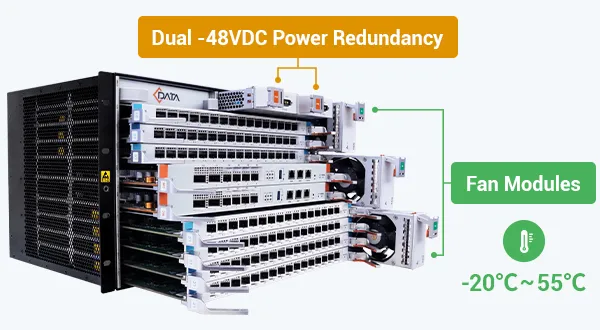

Надежность операторского класса

Надежность операторского класса

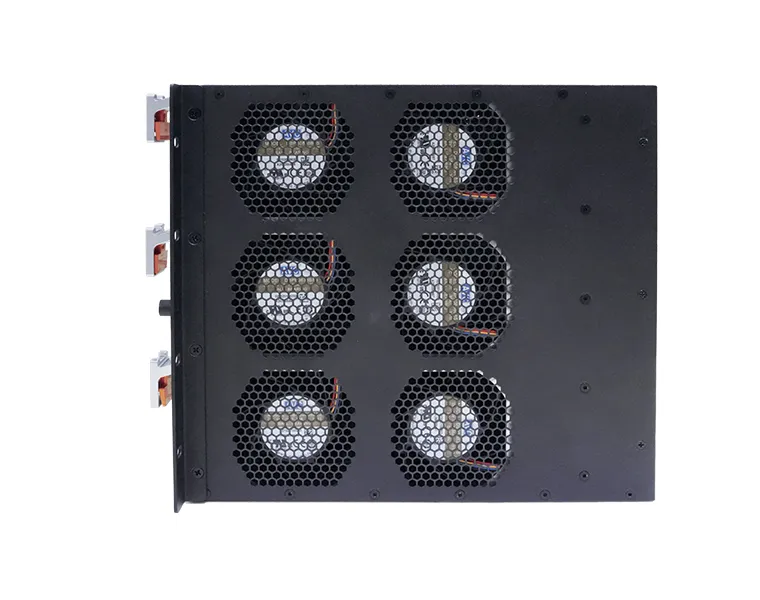

  • 3 модуля вентиляторов с возможностью горячей замены с 6 вентиляторами обеспечивают эффективное рассеивание тепла и упрощенное обслуживание.

  • Два источника питания -48 В постоянного тока обеспечивают резервирование питания для непрерывной работы системы.

  • Надежно работает в диапазоне от -20°C до 55°C с промышленной термозащитой.

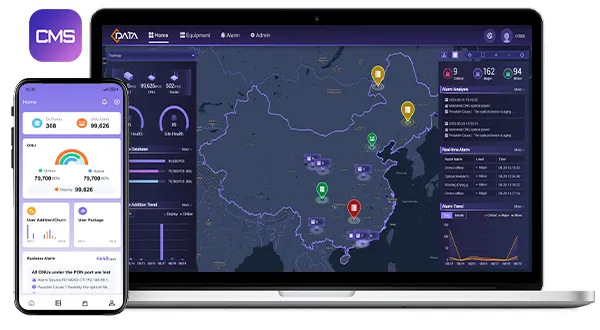

Упрощенное управление с CMS

Упрощенное управление с CMS

C-Data CMS предоставляет ISP и операторам единое централизованное управление OLT и ONU, повышая эффективность O&M и снижая затраты.

  • Массовое подключение и настройка ONU

  • Мониторинг в реальном времени и удаленное устранение неисправностей

  • Визуализированная аналитика для бизнес-инсайтов


Универсальные сценарии применения

Шасси OLT обеспечивает бесшовную конвергенцию мультисервисных сетей в различных сценариях с ультравысокой плотностью и огромной пропускной способностью.


Technical Overview

  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S
  • C-DATA_FD6700S

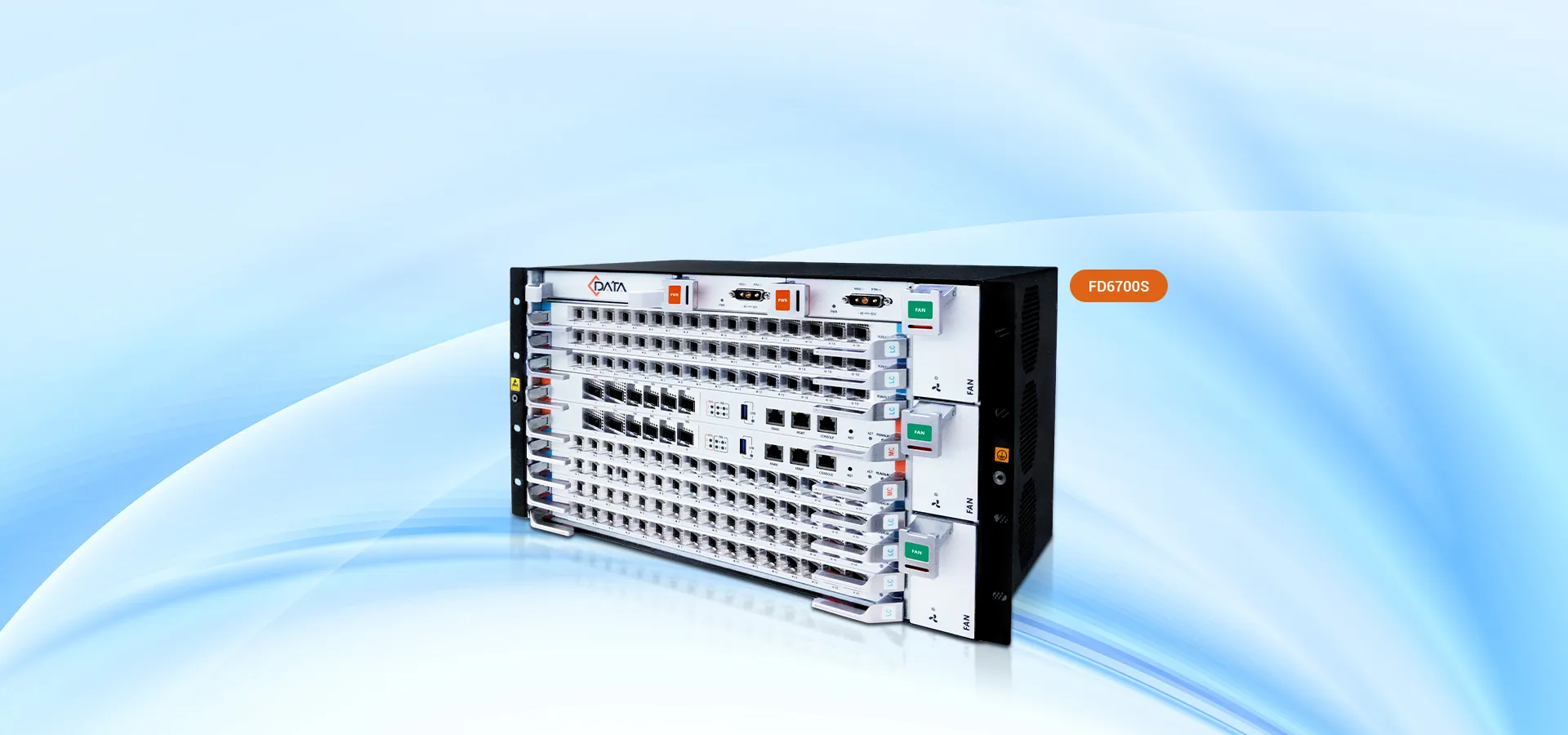

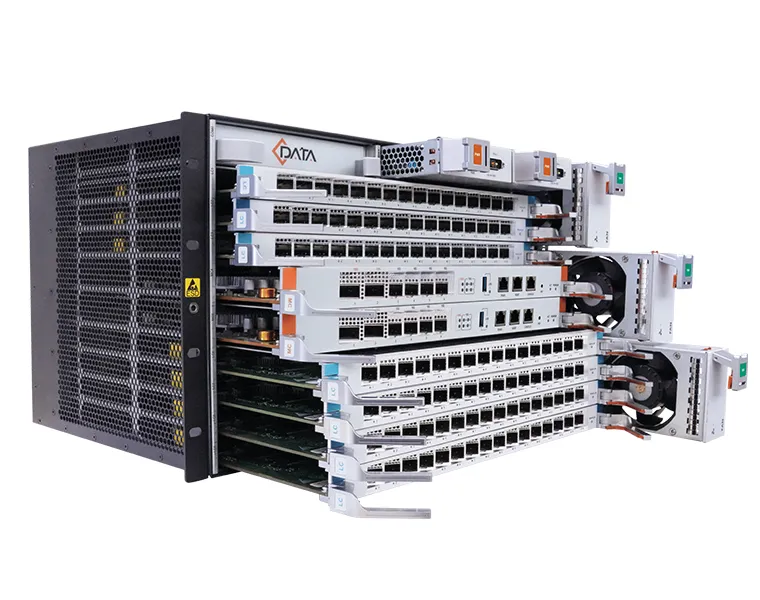

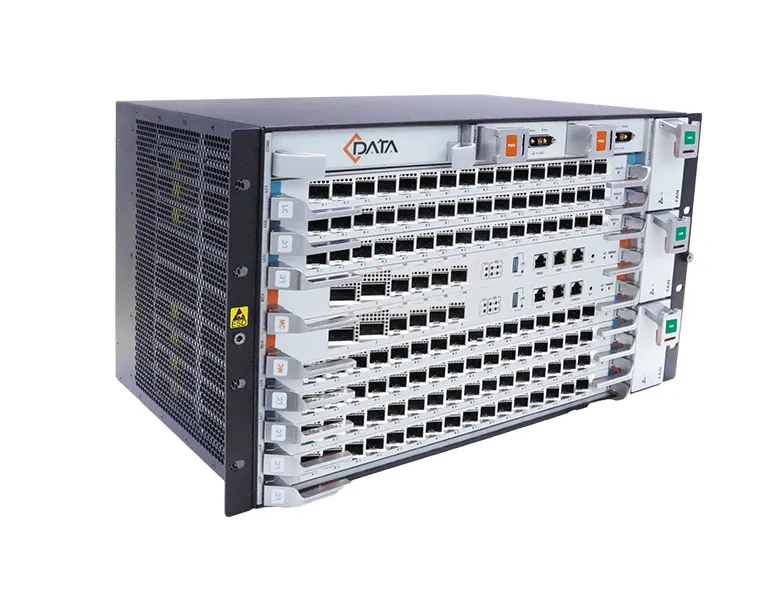

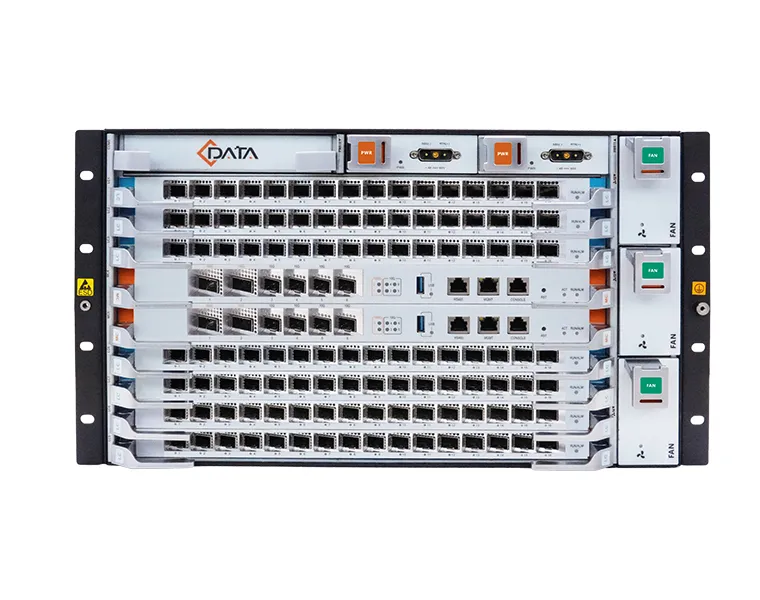

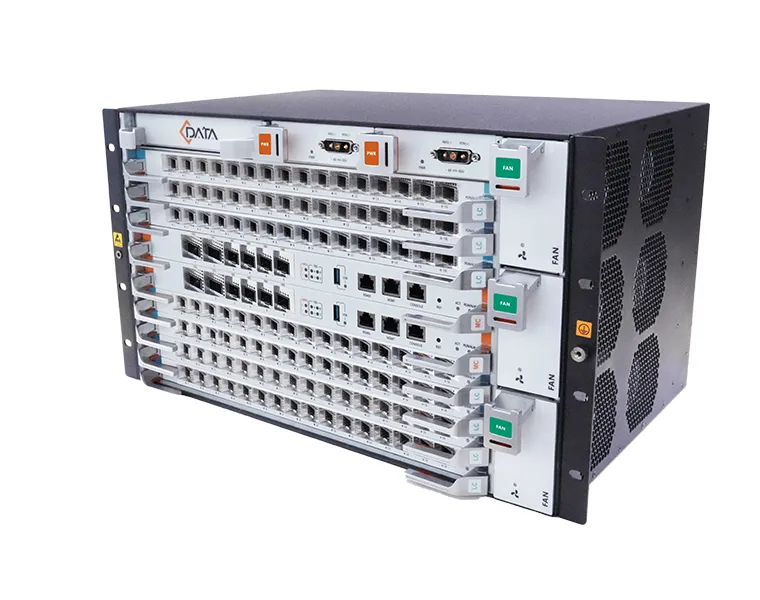

Шасси FD6700S 6U OLT — это высокопроизводительное OLT с высокой плотностью и большой пропускной способностью, разработанное нашей компанией. Данное OLT поддерживает в общей сложности 15 слотов: 1 универсальный слот карты, 7 слотов для сервисных карт (могут поддерживать 16-портовые карты GPON, 16-портовые карты XG(S)-PON или карты 50G PON (резерв)), 2 слота для главных контроллеров (каждая главная карта управления поддерживает 2 порта 100G/40G + 4 порта 25G/10G/1G), 2 слота для карт питания и 3 слота для карт вентиляторов (по 2 вентилятора на слот).


OLT FD6700S с модульной конструкцией, портами высокой плотности и надежностью операторского класса подходит для средних и крупных сценариев, требующих большого масштаба доступа, разнообразия сервисов и надежности сети. Это могут быть сети доступа телекоммуникационных операторов с масштабным покрытием пользователей (свыше тысячи домохозяйств) и мультисервисным покрытием (широкополосный доступ, голос, IPTV); или крупные корпоративные сети или сети технопарков с высокой плотностью пользователей (офисные здания, общежития), включающие несколько типов сетей, таких как мониторинг, офисная сеть, беспроводная сеть и т.д., которым требуется упрощенная проводка и управление.


Datasheet Get Docs

Спецификация

Общая механика

шасси
 Rack
 Стандарт 19 дюймов
Тип и количество слотов

Всего 15 слотов:

1* универсальный слот для карты

7* слотов для сервисных карт:

(1) Карта GPON

(2) Комбинированная карта GPON&XG(S)-PON

2* слота для главных управляющих карт

2* слота для карт питания DC (-48V)

3* слота для вентиляторных карт (по 2 вентилятора на слот)
Габаритные размеры

482,6 мм (Д) * 286 мм (Ш) * 265 мм (В)

(включая 19-дюймовые стандартные монтажные уши)
Вес Полностью укомплектованное картами
Только шасси

Напряжение питания

(-48V) постоянного тока
Общее энергопотребление

≤ 1702 Вт
Пропускная способность объединительной панели

≤ 1702 Вт


Главная управляющая карта - FD6700-M30

Порт восходящего канала

  • 4* порта 1G (SFP) / 10G (SFP+) / 25G (SFP28)

  • 2* порта 40G (QSFP+) / 100G (QSFP28)
Порт управления

  • 1* порт 10/100/1000 Мбит/с BASE-T MGMT (для внеполосного управления)
Консольный порт

  • 1* консольный порт (для отладки)
USB-порт

  • 1* USB-порт (для отладки)
Кнопка сброса

  • 1* кнопка сброса
Энергопотребление одной карты

  • ≤ 183 Вт

≤ 183 Вт



Сервисная карта GPON - FD6700-G20

Порт PON

Количество

 16
Физический интерфейс Слот SFP
Тип интерфейса GPON: ITU-T G.984.2 Класс B+/Класс C+/Класс C++
Максимальный коэффициент разделения 1:128
Атрибут порта PON Расстояние передачи 20km
Скорость порта GPON: Нисходящий поток: 2,5 Гбит/с Восходящий поток: 1,25 Гбит/с
Длина волны GPON: Передача: 1490 нм Приём: 1310 нм
Тип коннектора SC/UPC
Тип волокна 9/125 мкм SMF (одномодовое волокно)
Мощность оптической передачи Класс B+: +1,5 ~ +5 дБм Класс C+: +3 ~ +7 дБм Класс C++: +4,5 ~ +10 дБм
Чувствительность приёма Класс B+: -28 дБм Класс C+: -30 дБм Класс C++: -31 дБм
Мощность насыщения Класс B+: -8 дБм Класс C+: -12 дБм Класс C++: -10 дБм
Энергопотребление одной карты ≤ 91 Вт
Вес


Сервисная карта XGS-PON - FD6700-X20

Порт PON

Количество

 16
Физический интерфейс Слот SFP+
Максимальный коэффициент разделения 1:256

Атрибут порта PON

Расстояние передачи

 20KM
Скорость порта XGS-PON: Нисходящий поток: 10 Гбит/с Восходящий поток: 10 Гбит/с XG-PON: Нисходящий поток: 10 Гбит/с Восходящий поток: 2,5 Гбит/с GPON: Нисходящий поток: 2,5 Гбит/с Восходящий поток: 1,25 Гбит/с
Длина волны XGS-PON: Передача: 1577 нм Приём: 1270 нм XG-PON: Передача: 1577 нм Приём: 1270 нм GPON: Передача: 1490 нм Приём: 1310 нм
Тип коннектора SC/UPC
Тип волокна 9/125 мкм SMF (одномодовое волокно)
Мощность оптической передачи

XG(S)-PON & GPON COMBO

5 ~ 8 дБм (9.953G)

3 ~ 7 дБм (2.488G)
Чувствительность приёма

XG(S)-PON & GPON COMBO

≥ -29 дБм (9.953G)

≥ -30,5 дБм (2.488G)

≥ -30 дБм (1.244G)
Мощность насыщения

XG(S)-PON & GPON COMBO

≤ -8 дБм (9.953G)

≤ -10 дБм (2.488G)

≤ -12 дБм (1.244G)
Энергопотребление одной карты ≤ 148 Вт
Вес


Окружающая среда

Рабочая температура

 -15 ~ 50°C

Температура хранения

 -40 ~ 85°C
Относительная влажность 5 ~ 90% (без конденсации)




Технические характеристики

Общая механика
Тип и количество слотов

  • Всего 15 слотов：

  • 1* универсальный слот для карт

  • 7* слотов для сервисных карт:

  • (1) GPON-карта

  • (2) Комбинированная PON-карта GPON&XG(S)-PON

  • 2* слота для карт главного управления

  • 2* слота для карт питания постоянного тока (-48 В)

  • 3* слота для вентиляторных карт (по 2 вентилятора на слот)

Размеры

  • 482,6 мм (Д) * 286 мм (Ш) * 265 мм (В)

  • (включая уши для крепления в 19-дюймовую стойку)

Вес

  • Полностью загружен картами

  • Только шасси

Напряжение питания

  • (-48 В) постоянного тока

Общее энергопотребление

  • ≤ 1702 Вт

Пропускная способность объединительной платы

  • ≤ 1702 Вт



Главная управляющая карта FD6700-M30

Порт восходящей связи

  • 2* порта 40G (QSFP+) / 100G (QSFP28)

  • 4* порта 1G (SFP) / 10G (SFP+) / 25G (SFP28)

Порт управления

  • 1* порт MGMT 10/100/1000 Мбит/с BASE-T (для внеполосного управления)

Консольный порт

  • 1* консольный порт (для отладки)

USB-порт

  • 1* USB-порт (для отладки)

Кнопка сброса

  • 1* кнопка сброса

Энергопотребление одной карты

  • ≤ 183 Вт


Сервисная GPON-карта FD6700-G20
PON-порт
Количество

  • 16

Физический интерфейс

  • Слот SFP

Тип интерфейса

  • GPON: ITU-T G.984.2, класс B+/класс C+/класс C++

Максимальный коэффициент разделения

  • 1:128

Характеристики PON-порта
Дальность передачи

  • 20km

Скорость порта

  • GPON: нисходящий поток: 2,5 Гбит/с, восходящий поток: 1,25 Гбит/с

Длина волны

  • GPON: передача: 1490 нм, прием: 1310 нм

Тип разъема

  • SC/UPC

Тип волокна

  • 9/125 мкм SMF (одномодовое волокно)

Мощность оптической передачи

  • Класс B+: от +1,5 до +5 дБм

  • Класс C+: от +3 до +7 дБм

  • Класс C++: от +4,5 до +10 дБм

Чувствительность приемника

  • Класс B+: -28 дБм

  • Класс C+: -30 дБм

  • Класс C++: -31 дБм

Мощность насыщения

  • Класс B+: -8 дБм

  • Класс C+: -12 дБм

  • Класс C++: -10 дБм

Энергопотребление одной карты

  • ≤ 91 Вт

Вес


Сервисная карта XGS-PON - FD6700-X20

PON-порт
Количество

  • 16

Физический интерфейс

  • Слот SFP

Максимальный коэффициент разделения

  • 1.256

Характеристики PON-порта

Дальность передачи

  • 20KM

Скорость порта

  • XGS-PON: нисходящий поток: 10 Гбит/с, восходящий поток: 10 Гбит/с

  • XG-PON: нисходящий поток: 10 Гбит/с, восходящий поток: 2,5 Гбит/с

  • GPON: нисходящий поток: 2,5 Гбит/с, восходящий поток: 1,25 Гбит/с

Длина волны

  • XGS-PON: передача: 1577 нм, прием: 1270 нм

  • XG-PON: передача: 1577 нм, прием: 1270 нм

  • GPON: передача: 1490 нм, прием: 1310 нм

Тип интерфейса

  • SC/UPC

Тип волокна

  • 9/125 мкм SMF (одномодовое волокно)

Мощность оптической передачи

  • 3~7 дБм (2,488 Г)

  • Комбо XG(S)-PON и GPON

  • 5~8 дБм (9,953 Г)

Чувствительность приемника

  • ≥ -30 дБм (1,244 Г)

  • Комбо XG(S)-PON и GPON

  • ≥ -29 дБм (9,953 Г)

  • ≥ -30,5 дБм (2,488 Г)

Мощность насыщения

  • ≤ -12 дБм (1,244 Г)

  • Комбо XG(S)-PON и GPON

  • ≤ -8 дБм (9,953 Г)

  • ≤ -10 дБм (2,488 Г)

Энергопотребление одной карты

  • ≤ 148 Вт

Вес


Окружающая среда

Рабочая температура

  • от -15 до 50 °C

Температура хранения

  • от -40 до 85 °C

Относительная влажность

  • 5 ~ 90% (без конденсации)


Информация для заказа

No.

 Модель продукта Технические характеристики
1 FD6700-C10

  • Шасси
2 FD6700-M30

  • 2* порта 40G (QSFP+)/100G (QSFP28) + 4* порта 1G (SFP)/10G (SFP+)/25G (SFP28) +

1* порт управления 10/100/1000 Мбит/с BASE-T + 1* консольный порт + 1* порт USB + 1* кнопка сброса
3 FD6700-G20

  • 16* портов GPON
4 FD6700-X20

  • 16* комбинированных портов GPON и XG(S)-PON
5 FD6700-PD10

  • Плата питания постоянного тока (-48V) Примечание: Для всего шасси требуется 2 платы питания.
6 FD6700-F20

  • 1* вентиляторная плата (содержит 2 вентилятора) Примечание: Для всего шасси требуется 3 вентиляторные платы, включая 6 вентиляторов.
7 FD6700-CK10

  • 1* универсальная плата Обеспечивает комплексные интерфейсные функции, такие как ввод и вывод сигналов тревоги, ввод и вывод тактовых сигналов (TOD, PPS, сетевые часы) и т.д.)


Информация для заказа

No.

  • 1

  • 2

  • 3

  • 4

  • 5

  • 6

  • 7

Модель продукта

  • FD6700-C10

  • FD6700-M30

  • FD6700-G20

  • FD6700-X20

  • FD6700-PD10

  • FD6700-F210

  • FD6700-CK10

Характеристики

  • Шасси

  • 2* порта 40G (QSFP+) / 100G (QSFP28) + 4* порта 1G (SFP) / 10G (SFP+) / 25G (SFP28) +

    1* порт управления 10/100/1000 Мбит/с BASE-T + 1* консольный порт + 1* порт USB + 1* кнопка сброса

  • 16* портов GPON

  • 16* комбинированных портов GPON и XG(S)-PON

  • Карта питания постоянного тока (-48V). Примечание: Для всего шасси требуется 2 карты питания.

  • 1* карта вентиляторов (включает 2 вентилятора). Примечание: Для всего шасси требуется 3 карты вентиляторов (всего 6 вентиляторов).

  • 1* универсальная карта. Она обеспечивает обширные интерфейсные функции, такие как вход/выход аварийных сигналов, вход/выход синхросигналов (TOD, PPS, сетевой тактовый сигнал) и т.д.)
