FDC600Y FD1608Y

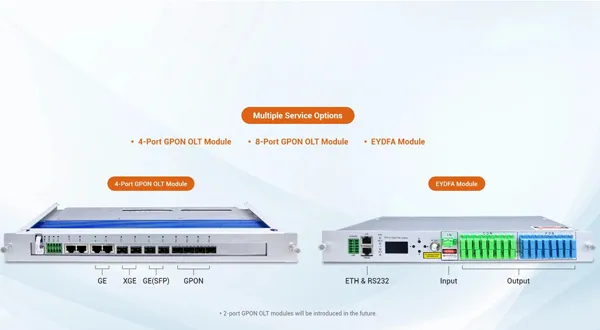

Модульный дизайн, конфигурация по требованию, быстрый запуск_

Модульный дизайн, конфигурация по требованию, быстрый запуск_

FDC600Y обеспечивает больше места, которое объединяет модули OLT и модуль EYDFA. Также предлагается гибкая конфигурация по индивидуальному заказу для удовлетворения требований вашей сети.

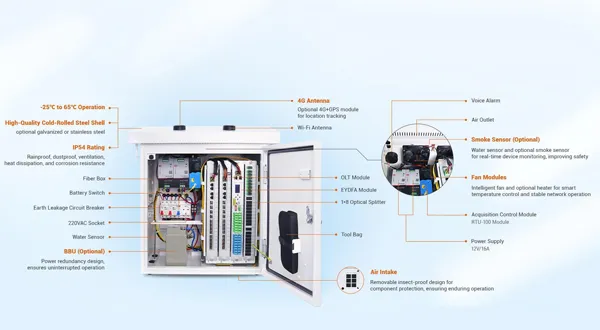

Высокая надежность для устойчивости к экстремальным условиям

Высокая надежность для устойчивости к экстремальным условиям

Изготовленная из материалов промышленного качества, модель FDC600Y соответствует требованиям для эксплуатации на открытом воздухе и способна выдерживать экстремальные погодные условия, обеспечивая стабильную и долговечную работу.

Наружные решения для экономически эффективной сети FTTH

Наружные решения для экономически эффективной сети FTTH

FDC600Y является глубоким узлом, позволяющим сократить количество необходимых оптоволоконных жил до центрального офиса. Он обеспечивает экономически эффективное FTTH с передачей данных на большие расстояния, достигаемой благодаря модулям 10G-аплинка и GPON OLT. Шкаф устанавливается на открытом воздухе, что снижает затраты на серверные помещения и вспомогательные расходы. Существующая мобильная площадка/хаб/оптоволокно могут быть повторно использованы, экономя пространство и энергопотребление.

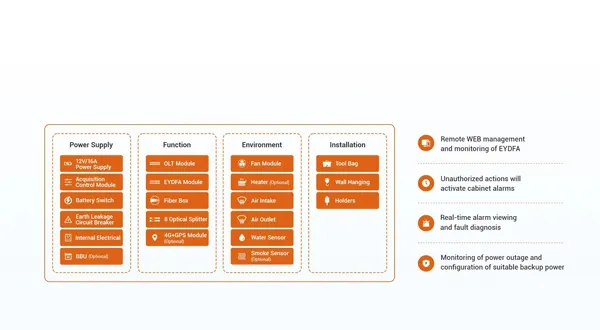

Интегрированная система менеджмента

Интегрированная система менеджмента

CMS, OLT WEB и EYDFA WEB от C-Data предоставляют пользователям, предприятиям и операторам безопасную, эффективную и интеллектуальную платформу для эксплуатации и обслуживания сети. CMS обеспечивает эффективное, стабильное и быстрое управление, значительно повышая общую эффективность.

Гибкая установка, подходит для различных сценариев

FDC600Y поддерживает варианты крепления на столбе/стене для быстрого развертывания. Он оснащен встроенным ящиком для инструментов для замены модулей и обслуживания, и поддерживает до 3*8-портового ODF, обеспечивая повышенную защиту и точное управление волокном.

  • Гибкая установка, подходит для различных сценариев
  • Гибкая установка, подходит для различных сценариев
  • Гибкая установка, подходит для различных сценариев
  • Гибкая установка, подходящая для различных сценариев

Technical Overview

  • fdc600y 01
  • fdc600y 02
  • fdc600y 03
  • c data fdc600y2
  • fdc600y 01
  • fdc600y 02
  • fdc600y 03
  • c data fdc600y2

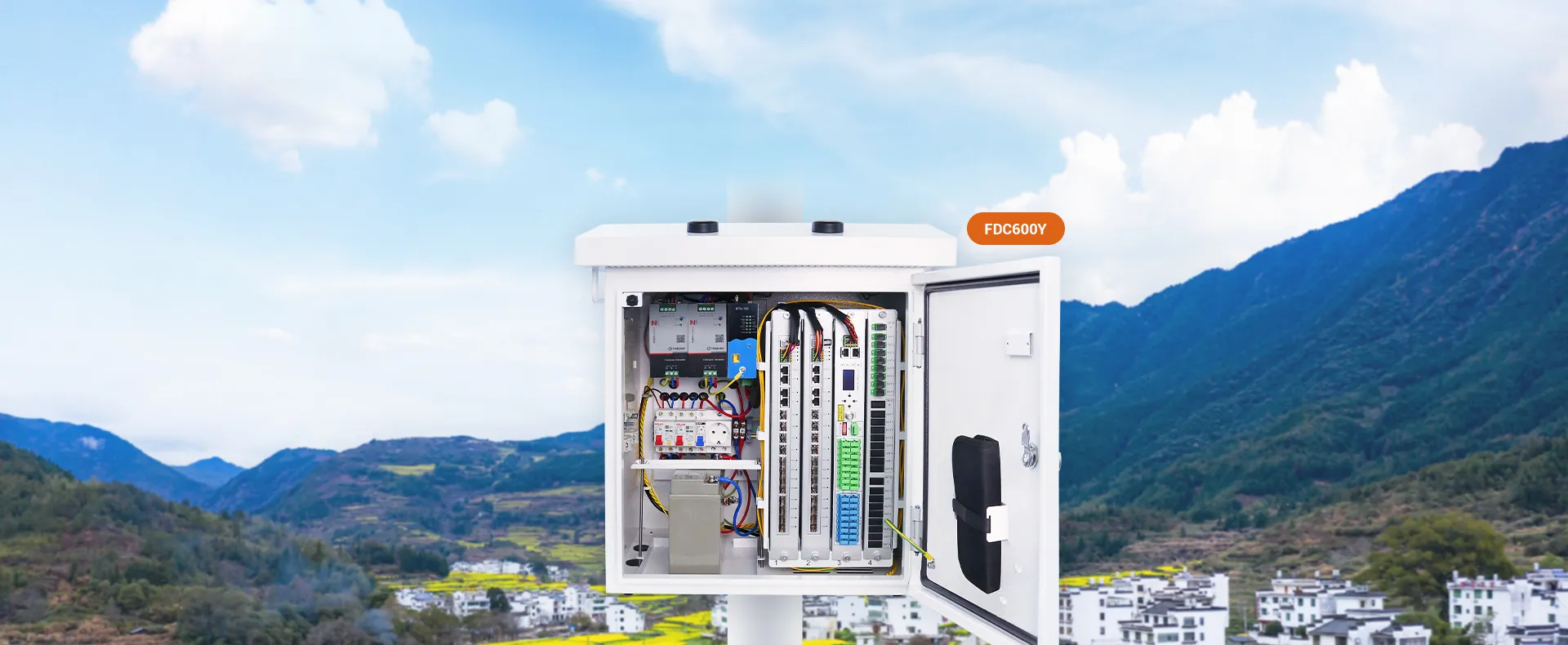

Интеллектуальный полевой коммуникационный бокс предназначен для использования в условиях открытого наружного пространства и обеспечивает круглосуточную защиту от внешних воздействий.

Благодаря установке различных функциональных модулей обеспечивается конвергенция и передача множества сервисов. Корпус изготовлен из высококачественной холоднокатаной стали (с возможностью выбора оцинкованной или нержавеющей стали), что гарантирует защиту от дождя, пыли, обеспечивает вентиляцию, отвод тепла и устойчивость к коррозии. Конструкция с креплением на столбе позволяет быстро и удобно выполнить монтаж.

Встроенный модуль управления параметрами окружающей среды регулирует работу внутреннего вентилятора для отвода тепла в зависимости от температуры внутри бокса. Модуль управления также активирует звуковую сигнализацию при несанкционированном открытии дверцы бокса. Датчик воды может определять уровень воды внутри бокса и выдавать сигнал тревоги, а датчик дыма может обнаруживать задымление внутри бокса и при необходимости инициировать тревогу.

Опциональный модуль 4G+GPS позволяет отслеживать местоположение, при этом тревожные сигналы отправляются через веб-интерфейс в случае несанкционированного перемещения бокса. Конструкция с резервированием электропитания обеспечивает долгосрочную надежность оборудования. При опциональном использовании аккумуляторного источника питания система автоматически переключится на питание от аккумулятора в случае сбоя основного электропитания.

Интеллектуальный полевой коммуникационный бокс оснащен функциями управления через веб-интерфейс и CMS, что обеспечивает удобство мониторинга и контроля.

Datasheet Get Docs

Технические характеристики


Характеристики модуля управления сбором параметров окружающей среды

Name Параметр
Температура включения вентилятора 45℃

Температура включения нагревателя

 -5℃


Состояние световых индикаторов и результаты
Name Индикатор горит Индикатор мигает Индикатор не горит Примечания
SYS
 Система работает нормально /

Система работает ненормально

 Зеленый индикатор
WIFI

Функция WIFI включена

Передатчик данных

 Функция WIFI отключена Зеленый индикатор
ETH

ETH подключен нормально

Передатчик данных

ETH отключен

 Зеленый индикатор

Низкий заряд батареи

Защита от глубокого разряда батареи

 /

Напряжение батареи в норме

 Зеленый индикатор
ЗАРЯДКА Батарея заряжается /

Батарея не заряжается

 Зеленый индикатор

ЗАРЯЖЕНО

Батарея полностью заряжена

 /

Батарея не полностью заряжена

 Зеленый индикатор

Зарядка 14.4В

Режим зарядки 14.4В выбран

 / Режим зарядки 14.4В не выбран Зеленый индикатор
Зарядка 12.6В

Режим зарядки 12.6В выбран

 /

Режим зарядки 12.6В не выбран

 Зеленый индикатор
FAN1 Вентилятор 1 работает / Вентилятор 1 не работает Зеленый индикатор
FAN2

Вентилятор 2 работает

 /

Вентилятор 2 не работает

 Зеленый индикатор
ПИТАНИЕ Модуль RTU-100 включен / Модуль RTU-100 выключен Зеленый индикатор
СИГНАЛИЗАЦИЯ
 С аварийными сигналами /

Без аварийных сигналов

 Красный индикатор


Эксплуатационные характеристики интеллектуального полевого коммуникационного блока

Name MIN Typ. MAX Unit
Температура хранения -40
85 ℃

Влажность хранения

 5
95 %

Рабочая температура (с нагревателем)

 -25
65 ℃

Рабочая температура (без нагревателя)

 0
65 ℃

Рабочая влажность (без конденсации)

 10
92 %
Потребляемая мощность (без нагревателя) N/A
120 Вт
Входное напряжение переменного тока 100 220V 240 В


Основная конфигурация интеллектуального полевого коммуникационного блока

Name Количество Примечание
Модуль OLT Макс. 2 (с модулем EYDFA)

Упаковывается отдельно

Макс. 3 (без модуля EYDFA)

Макс. 4 (без модуля EYDFA и оптического делителя)
Модуль EYDFA Max1 Упаковывается отдельно

Модуль оптического делителя

 Max3

Один модуль с портами 1×8 установлен по умолчанию

Автоматический выключатель утечки на землю

 2

Импульсный источник питания

 2

Розетка 220В переменного тока

 1
Модуль управления 1

Модуль RTU-100

Fan

 2

Датчик воды

 1

Датчик дыма

 1

Опционально
Аккумулятор (28 А·ч) 1

Опционально
Модуль 4G+GPS 1

Опционально

Нагреватель (45 Вт)

 1

Опционально


Механика
Размеры пустого корпуса

(длина×ширина×высота)

 580×350×530 мм Модули OLT и EYDFA не установлены
Вес пустого корпуса 20kg

Размеры упаковки

(длина×ширина×высота)

 760×655×535 мм
Вес в упаковке 36kg


Технические характеристики

Спецификации модуля сбора и контроля параметров окружающей среды

Name

  • Температура запуска вентилятора

  • Температура запуска нагревателя

Параметр

  • 45℃

  • -5℃



Состояния индикаторов и результаты
Name

  • SYS

  • WIFI

  • ETH

  • Низкий заряд батареи

  • ЗАРЯДКА

  • ЗАРЯЖЕНО

  • Зарядка 14.4В

  • Зарядка 12.6В

  • FAN1

  • FAN2

  • ПИТАНИЕ

  • ТРЕВОГА

Индикатор горит

  • Система работает нормально

  • Функция WIFI включена

  • ETH подключен нормально

  • Защита от переразряда батареи

  • Батарея заряжается

  • Батарея полностью заряжена

  • Выбран режим зарядки 14.4В

  • Выбран режим зарядки 12.6В

  • Вентилятор 1 работает

  • Вентилятор 2 работает

  • Модуль RTU-100 включен

  • С тревогами

Индикатор мигает

  • WIFI: Передатчик данных

  • ETH: Передатчик данных

Индикатор выключен

  • Система работает ненормально

  • Функция WIFI выключена

  • ETH не подключен

  • Напряжение батареи в норме

  • Батарея не заряжается

  • Батарея не полностью заряжена

  • Режим зарядки 14.4В не выбран

  • Режим зарядки 12.6В не выбран

  • Вентилятор 1 не работает

  • Вентилятор 2 не работает

  • Модуль RTU-100 выключен

  • Без тревог

Примечания

  • Зеленый индикатор

  • Зеленый индикатор

  • Зеленый индикатор

  • Зеленый индикатор

  • Зеленый индикатор

  • Зеленый индикатор

  • Зеленый индикатор

  • Зеленый индикатор

  • Зеленый индикатор

  • Зеленый индикатор

  • Зеленый индикатор

  • Красный индикатор


Эксплуатационные характеристики интеллектуального полевого коммуникационного бокса

Name

  • Температура хранения

  • Влажность хранения

  • Рабочая температура (с нагревателем)

  • Рабочая температура (без нагревателя)

  • Рабочая влажность (без конденсации)

  • Потребляемая мощность (без нагревателя)

  • Входное напряжение переменного тока

MIN

  • -40

  • 5

  • -25

  • 0

  • 10

  • N/A

  • 100

Typ.

  • Рабочая влажность (без конденсации): 220В

MAX

  • 85

  • 95

  • 65

  • 65

  • 92

  • 120

  • 240

Unit

  • ℃

  • %

  • ℃

  • ℃

  • %

  • Вт

  • В


Основная конфигурация интеллектуального полевого коммуникационного бокса

Name

  • Модуль OLT

  • Модуль EYDFA

  • Модуль оптического разветвителя

  • Устройство защитного отключения (УЗО)

  • Импульсный источник питания

  • Розетка 220В переменного тока

  • Модуль управления

  • Fan

  • Датчик воды

  • Датчик дыма

  • Батарея (28 А·ч)

  • Модуль 4G+GPS

  • Нагреватель (45 Вт)

Количество

  • Макс. 2 (с модулем EYDFA)/Макс. 3 (без модуля EYDFA)/Макс. 4 (без модуля EYDFA и модуля оптического разветвителя)

  • Max1

  • Max3

  • 2

  • 2

  • 1

  • 1

  • 2

  • 1

  • 1

  • 1

  • 1

  • 1

Примечание

  • Индивидуальная упаковка

  • Индивидуальная упаковка

  • По умолчанию установлен один модуль 1*8 портов

  • /

  • /

  • /

  • Модуль RTU-100

  • /

  • /

  • Опционально

  • Опционально

  • Опционально



Механика
Размеры корпуса (длина*ширина*высота)

  • 580*350*530 мм

  • Модули OLT и EYDFA не установлены

Вес корпуса

  • 20kg

Размеры упаковки (длина*ширина*высота)

  • 760*655*535 мм

Вес в упаковке

  • 36kg


Информация для заказа

NO. Модель продукта Технические характеристики Аксессуары
1 FD1608Y 8*GPON + 2*GE + 2*GE SFP + 2*10GE SFP+

Опциональный модуль 1*EYDFA

Комплекты для крепления на столб/стену
2 FDC600Y

2 модуля 8-портового GPON OLT + 2*GE + 2*SFP + 2*SFP+

Модуль 1*EYDFA


 Комплекты для крепления на столб/стену


Информация для заказа

NO.

  • 1

  • 2

Модель продукта

  • FD1608Y

  • FDC600Y

Технические характеристики

  • 8*GPON + 2*GE + 2*GE SFP + 2*10GE SFP+

  • 2*восьмипортовых модуля GPON OLT + 2*GE + 2*SFP + 2*SFP+

  • 1*модуль EYDFA

Аксессуары

  • Опционально 1*модуль EYDFA

  • Комплекты для установки на столб/стену

  • Комплекты для установки на столб/стену
