Введение в технологию PON

Пассивная оптическая сеть (PON) — это высокозначимая категория волоконно-оптических систем доступа, занимающая доминирующее положение на рынке доступа. GPON и EPON — две классификации PON. Основное различие между GPON и EPON заключается в протоколах, используемых для восходящей и нисходящей связи. В этой статье последовательно будут представлены PON, GPON и EPON.

Пассивная оптическая сеть (PON)

PON — это тип волоконно-оптической сети, в которой используются только пассивные компоненты, такие как оптические волокна, разветвители PON и объединители, без активных компонентов, таких как усилители, повторители или формирующие цепи. Следовательно, стоимость сетей PON значительно ниже по сравнению с сетями, использующими активные компоненты, но их покрытие ограничено мощностью сигнала, что приводит к меньшей дальности действия. Активные оптические сети (AON) могут покрывать расстояния около 100 километров (62 мили), тогда как PON обычно ограничена длиной оптоволоконного кабеля до 20 километров (12 миль). PON также известна как сеть «волокно до дома» (FTTH).

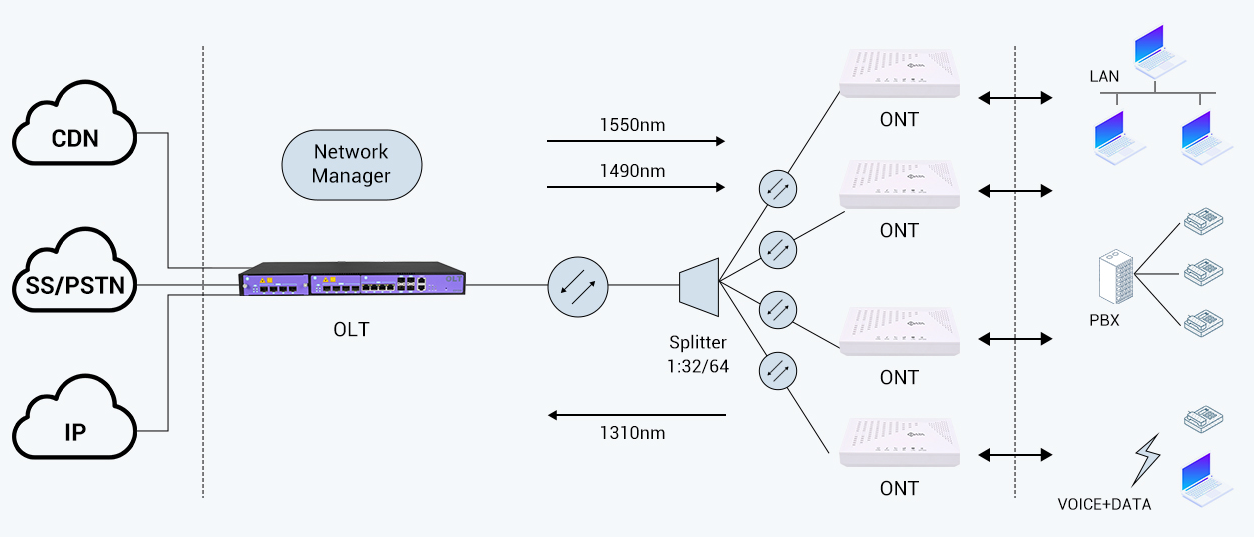

Типичная конфигурация PON — это сеть точка-многоточка (P2MP), где терминал центрального офиса (OLT) на объекте поставщика услуг распределяет телевизионные или интернет-услуги до 16–128 клиентам по отдельным волоконным линиям. Разветвитель делит один оптический сигнал на несколько равных по мощности, но с меньшей мощностью сигналов, распределяя их между пользователями. Оптические сетевые блоки (ONU) завершают PON в домах клиентов. ONU часто взаимодействуют с оптическими сетевыми терминалами (ONT), которые могут быть одним устройством.

Гигабитная пассивная оптическая сеть (GPON)

GPON использует мультиплексирование с разделением по длине волны (WDM), позволяя одному оптическому волокну передавать как восходящие, так и нисходящие данные. Передача нисходящих данных происходит на длине волны 1490 нм, а передача восходящих данных — на 1310 нм.

Хотя каждый ONU получает полную нисходящую скорость 2,488 Гбит/с, GPON использует формат множественного доступа с временным разделением (TDMA) для выделения определенных временных интервалов каждому пользователю. Полоса пропускания разделяется так, чтобы каждый пользователь получал долю, например 100 Мбит/с, в зависимости от того, как поставщик услуг распределяет пропускную способность. Скорость восходящего потока меньше максимальной, так как она разделяется между другими ONU в схеме TDMA. Расстояние и задержка для каждого пользователя определяются OLT, который затем с помощью программного обеспечения назначает восходящие интервалы для каждого пользователя. Типичный коэффициент разделения для одного оптического волокна составляет 1:32 или 1:64, что означает, что одно волокно может обслуживать до 32 или 64 пользователей. В некоторых системах коэффициент разделения может достигать 1:128.

Пассивная оптическая сеть Ethernet (EPON)

EPON 802.3ah основан на стандарте Ethernet 802.3 и определяет аналогичную пассивную оптическую сеть с дальностью действия до 20 километров. EPON использует WDM с теми же оптическими частотами, что и GPON, и TDMA. Исходные скорости передачи данных для восходящего и нисходящего направлений составляют 1,25 Гбит/с.

Технология EPON обеспечивает двунаправленные каналы 1 Гбит/с с нисходящей длиной волны 1490 нм и восходящей — 1310 нм, при этом резервируется 1550 нм для будущего расширения или дополнительных услуг. EPON полностью совместим с другими стандартами Ethernet, поэтому нет необходимости в инкапсуляции или преобразовании при подключении к сети на основе Ethernet на любом из концов. При использовании тех же кадров Ethernet полезная нагрузка может достигать 1518 байт. Поскольку Ethernet является основной сетевой технологией, используемой в локальных сетях (LAN) и городских сетях (MAN), преобразование протоколов не требуется.

PON используется для предоставления пользователям услуг triple-play, включая телевидение и интернет. Более низкая стоимость пассивных компонентов означает более простые системы с меньшим количеством компонентов, подверженных отказам или требующих обслуживания. Основным недостатком является меньшая дальность действия, обычно не превышающая 12 миль или 20 километров. Поскольку спрос на более быстрые интернет-услуги и больше видеоконтента продолжает расти, PON становится все более популярной. Эра PON началась, открывая новую эру сетей доступа.
