Введение в компоненты, используемые в системах DWDM

Мультиплексирование с разделением по длине волны (DWDM)-это инновация, которая позволяет нескольким оптическим несущим передавать параллельно по одному оптическому волокну. Устройства DWDM объединяют выходы нескольких оптических передатчиков и передают их по одному оптическому волокну. На приемном конце другое устройство DWDM разделяет комбинированные оптические сигналы и передает каждый канал оптическим приемникам. Между устройствами DWDM используется только одно волокно (для каждого направления передачи). Как работает система DWDM, и какие компоненты требуются? Читайте дальше, чтобы найти ответы в этой статье.

Компоненты используемые в системах DWDM

Как правило, компоненты, используемые в системах DWDM, включают оптические передатчики и приемники, мультиплексоры/демультиплексоры DWDM, оптические мультиплексоры Add-Drop (OADM), оптические усилители и преобразователи длин волн (транспондеры). Давайте углубимся в каждое из этих устройств по отдельности.

Оптические передатчики и приемники

Передатчики называются компонентами DWDM, поскольку они обеспечивают источник сигнала, который затем мультиплексируется. Характеристики оптических передатчиков, используемых в системах DWDM, имеют решающее значение для проектирования систем. Характеристики оптических передатчиков, используемых в системах DWDM, необходимы для точной работы с длиной волны без искажения канала или помех. Несколько отдельных лазеров обычно используются для создания отдельных каналов в системе DWDM, каждый из которых работает на немного другой длине волны.

Мультиплексоры/демультиплексоры DWDM

DWDM Mux (мультиплексор) сочетает в себе несколько длин волн, созданных несколькими передатчиками и работающих на отдельных волокнах. Выходной сигнал от мультиплексора называется составным сигналом. На приемном конце DeMux (демультиплексор) разделяет каждую отдельную длину волны композитного сигнала на отдельные волокна. Каждое волокно подает демультиплексированную длину волны на как можно большее количество оптических приемников. Как правило, компоненты Mux и DeMux размещаются вместе. Оптические мультиплексоры/демультиплексоры могут быть пассивными, так как сигналы оптически мультиплексированы и демультиплексированы, устраняя необходимость во внешних источниках питания.

Диаграмма выше иллюстрирует двунаправленную работу DWDM. N различных длин волн оптических импульсов, переносимых N различными волокнами, объединяются DWDM Mux. N-сигналы мультиплексированы на пару волокон. DWDM Demux принимает композитный сигнал и отделяет каждый компонентный сигнал от N длин волн, передавая каждый сигнал волокну. Стрелки для передачи и приема сигналов представляют клиентские устройства. Для этого требуется пара волокон, одно для передачи и одно для приема.

Оптически мультиплексоры Добавлять-падения (ОАДМ)

OADM обычно представляет собой устройство в системах WDM, используемое для мультиплексирования и маршрутизации различных оптоволоконных каналов в одномодовое волокно (SMF) и из него. Он используется для добавления/опускания одного или нескольких каналов CWDM/DWDM оптически в/из нескольких волокон, что позволяет добавлять или опускаться одиночных или множественных длин волн из полностью мультиплексированного оптического сигнала. Это позволяет промежуточным местоположениям между удаленными узлами получать доступ к традиционным сегментам оптоволокна точка-точка, соединяющим их. Неубранные длины волн будут проходить через OADM и продолжаться до удаленного места. Дополнительные выбранные длины волн могут быть добавлены или сброшены через последовательные OADM при необходимости.

Диаграмма выше демонстрирует работу одноканального OADM. Эта конструкция OADM используется исключительно для добавления или отклонения определенных длин волн оптических сигналов. Слева направо входной композитный сигнал делится на две части: капельную и сквозную. OADM отбрасывает только красный поток оптического сигнала. Поток отбрасываемых сигналов передается на приемник в клиентском устройстве. Оставшийся оптический сигнал от OADM объединяется с новым потоком дополнительных сигналов. OADM добавляет новый красный поток оптического сигнала, работающий на той же длине волны, что и отбрасываемый сигнал. Новый оптический сигнальный поток объединяется с проходным сигналом для формирования нового композитного сигнала.

Оптические усилители

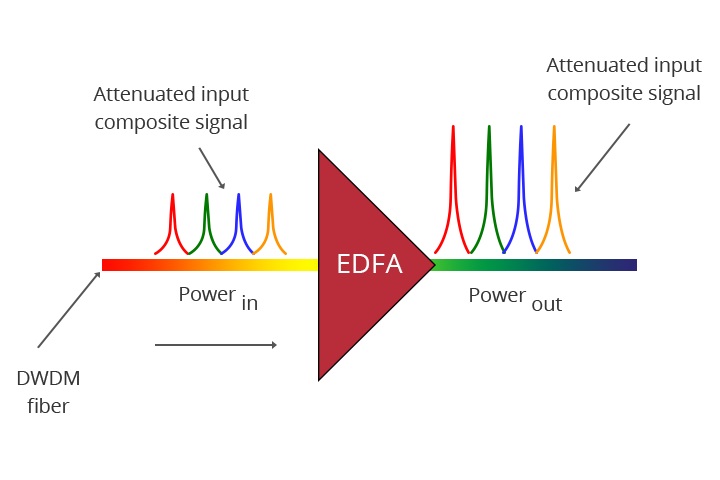

Оптические усилители увеличивают амплитуду или усиление оптических сигналов, передаваемых по оптическому волокну, непосредственно стимулируя фотоны сигнала дополнительной энергией. Это устройства «в волокне». Оптические усилители могут усиливать оптические сигналы различных длин волн, что имеет решающее значение для систем DWDM.

Преобразователи длины волны (транспондеры)

Преобразователи длины волны в системах DWDM преобразуют входящий оптический сигнал с одной длины волны на другую, подходящую для приложений DWDM. Транспондеры являются оптически-электрически-оптическими (OEO) преобразователями длины волны. Транспондер выполняет операции OEO для преобразования длины волны света. В системе DWDM транспондеры преобразуют оптический сигнал клиента обратно в электрический сигнал (OE), а затем выполняют функции 2R (повторное усиление, повторное формирование) или 3R (повторное усиление, повторное формирование, повторное время).

Диаграмма выше изображает работу двунаправленного транспондера. Транспондер расположен между клиентским устройством и системой DWDM. Слева направо транспондер принимает оптический битовый поток, работающий на определенной длине волны (1310 нм). Транспондер преобразует рабочую длину волны входного битового потока в длину волны, соответствующую стандартам ITU. Он передает свой выход в систему DWDM. На принимающей стороне (справа налево) процесс обратный. Транспондер получает битовый поток, соответствующий стандартам ITU, и преобразует сигнал обратно в длину волны, используемую клиентским устройством.
