Контроллер PON, расположенный в центральном офисе, поддерживает до 16 удаленных GPON OLT, развернутых на объектах пользователей,
при этом каждый OLT поддерживает до 512 ONU, что позволяет обеспечить в общей сложности до 8192 терминальных подключений во всем решении.
Благодаря интеграции технологии WDM, Распределенное PON-решение значительно сокращает потребность в развертывании магистральных оптоволоконных линий на большие расстояния
и обеспечивает увеличенные расстояния передачи. Удаленные OLT развертываются на удаленных площадках, сокращая потребность в аппаратных помещениях.

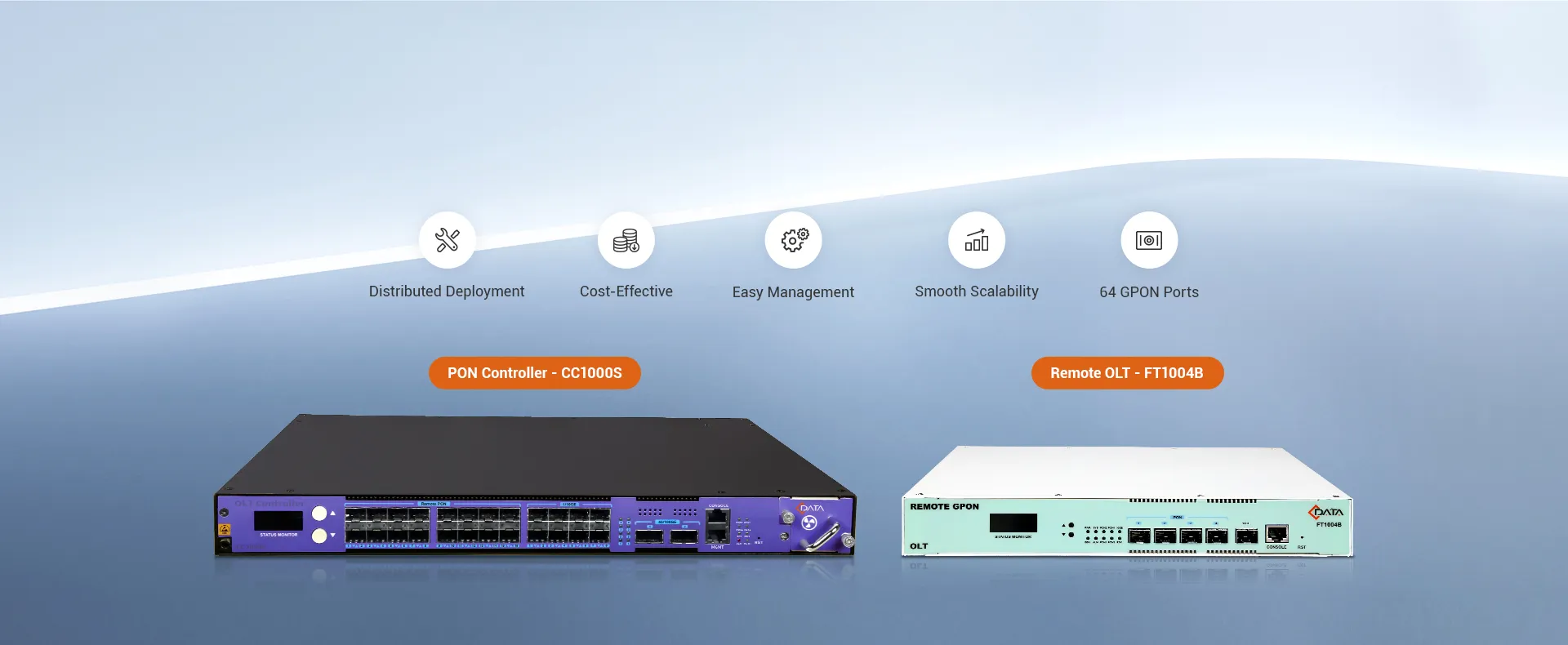

CC1000S — это полностью оптический коммутатор агрегации уровня 3 с функцией управления PON, развертываемый в центральном офисе для управления и агрегации удаленных OLT.
Он оснащен 16 портами 10GE для удаленных PON, 8 портами 10G и 2 портами 40G/100G Ethernet, обеспечивающими гибкую агрегацию для высокоскоростной передачи данных.
Удаленный GPON OLT FT1004B развертывается на удаленных площадках рядом с пользователями для предоставления услуг доступа PON.
FT1004B оснащен 4 портами GPON и 1 восходящим портом 10GE SFP+, что обеспечивает достаточную пропускную способность для бесперебойной передачи данных.
C-Data CMS Web, CMS App и OLT Web предоставляют пользователям, предприятиям и операторам безопасную, эффективную и интеллектуальную платформу для эксплуатации и обслуживания сети.
OLT Web: PON-контроллер обеспечивает единое управление удаленными OLT и предлагает эффективное распределение ресурсов, поддерживая отображение расстояния восходящей линии связи обычных удаленных OLT, оптимизируя сеть.
Поддерживает сверхдальнюю передачу и масштабное развертывание, обеспечивая связь даже в удаленных районах.
Распределенное решение PON объединяет услуги широкополосного доступа, бизнес-услуги, беспроводную связь, видео и мониторинг с возможностью гибкой установки в стойку, на стену или на столб.
CC1000S может настраивать количество PON-портов и аплинк-портов, а также управлять устройствами FT1004B/M от C-Data. Он имеет функции агрегирующих коммутаторов, такие как коммутация, маршрутизация, QoS, агрегация каналов, управление потоком, облачная интеграция и т.д. Кроме того, CC1000 имеет дополнительные интерфейсы: IO, 1588.
GPON OLT FT1004B полностью соответствует соответствующим стандартам ITU G.984.x и FSAN, устройство с 1*10 гигабитным аплинк-портом и 4 GPON портами. Каждый GPON порт поддерживает коэффициент разделения 1:128, система GPON поддерживает до 512 терминальных подключений.
| Механика | |
| Стойка управления | 1U 19-дюймовый стандартный корпус |
| Габариты | 441 мм (Д) * 296 мм (Ш) * 44 мм (В) |
| Вес | Около 4,45 кг |
| Аппаратное обеспечение | |
| Удаленный PON | 16* 1/10GE |
| Восходящий порт | 8*1/10GE 2*40/100GE |
| Порт управления | 1 100/1000BASE-Tx внеполосный Ethernet порт |
| 1 порт локального управления CONSOLE | |
| Электропитание | |
| AC | 100 В ~ 240 В |
| DC | -40 ~ -57 В |
| Окружающая среда | |
| Рабочая температура | -15 ~ 50°C |
| Температура хранения | -40 ~ 85°C |
| Относительная влажность | 5 ~ 90% (без конденсации) |
| S.L | Модель | Характеристики | Принадлежности |
| 1 | CC1000S | 24*10GE(SFP+)+2*100GE(QSFP28) | 1/2*AC/DC; 1 * BBU (опционально); модуль 10GE SFP+ (опционально); модуль 100GE QSFP28 (опционально); |
| Механика | |
| Габариты | 310 мм (Д) * 192 мм (Ш) * 44 мм (В) |
| Вес | 1,95 кг |
| Аппаратное обеспечение | |||
| Восходящий порт | 1*10-гигабитный восходящий порт | ||
| Порт PON | Количество | 4 | |
| Физический интерфейс | Слот SFP | ||
| Тип интерфейса | GPON: ITU-T G.984.2 Класс B+/Класс C+ | ||
| Максимальный коэффициент разделения | GPON: 1:128 | ||
| Порт управления | 1 порт локального управления CONSOLE | ||
| Характеристики порта PON | Дальность передачи | 20KM | |
| Скорость порта | GPON: нисходящий поток: 2,5 Гбит/с, восходящий поток: 1,25 Гбит/с | ||
| Длина волны | Передача: 1490 нм, прием: 1310 нм | ||
| Тип интерфейса | SC/UPC | ||
| Тип волокна | 9/125 мкм SMF (одномодовое волокно) | ||
| Мощность оптического передатчика | Класс B+ +1,5 ~ +5 дБм | Класс C+ +3 ~ +7 дБм | |
| Чувствительность приемника | Класс B+ : -28 дБм | Класс C+ : -30 дБм | |
| Мощность насыщения | Класс B+ -8 дБм | Класс C+ -12 дБм | |
| Пропускная способность объединительной платы | 35G | ||
| Электропитание | |
| AC | 100 В ~ 240 В, 47~63 Гц |
| DC | Внешний адаптер 12 В / 2,5 А |
Окружающая среда | |
Рабочая температура |
-15 ~ 50°C |
Температура хранения |
-40 ~ 85°C |
Относительная влажность |
5 ~ 90% (без конденсации) |
| № | Модели продуктов | Технические характеристики | Аксессуары |
| 1 | CC1000S | 16*10GE Remote PON (SFP+) + 8*10GE (SFP+) + 2*40GE (QSFP+)/100GE (QSFP28) | Опциональный BBU |
| 2 | FT1004B | 4*GPON (SFP) + 1*10GE (SFP+) | Внешний адаптер 12V/2.5A, опциональный BBU |
