Shenzhen C-Data Technology Co., Ltd.
Shenzhen C-Data Technology Co., Ltd.
Overview Specs Ordering Information
FD1601S-B1/B2 FD1602S-B1 FD1604E-C1 FD1604S-B1 FD1608S-B1/B2 FD1616S-B2 CC1000S+FT1004B

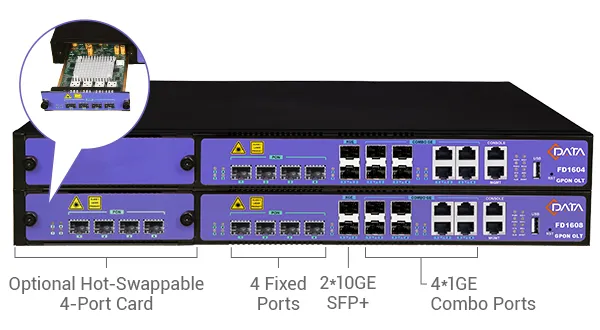

Гибкое расширение, обновления по требованию

Гибкое расширение, обновления по требованию

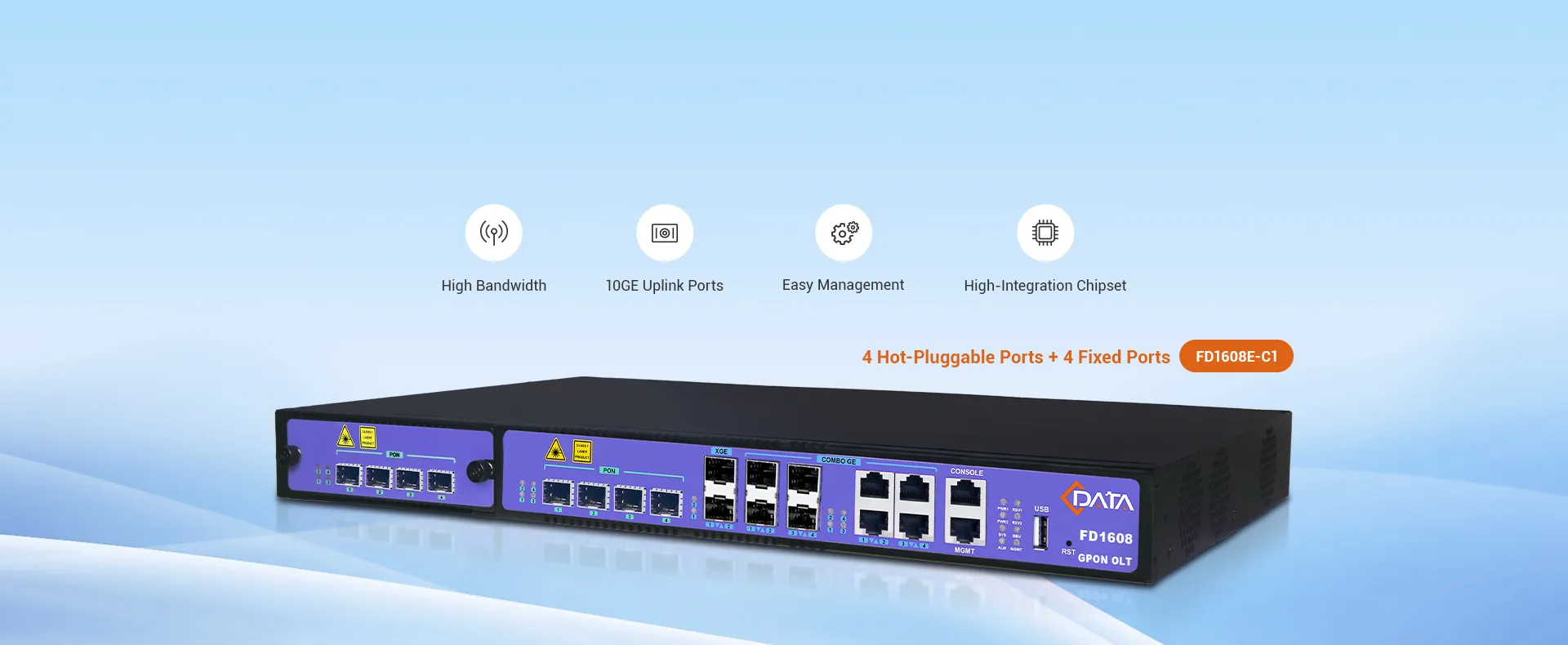

FD1604E-C1 поставляется с 4 фиксированными портами GPON и поддерживает опциональную карту с 4 портами GPON, поддерживающую горячую замену. Для подключения аплинка

 он предлагает широкий выбор интерфейсов, включая 2*10GE SFP+ порта аплинка и 4*1GE комбо-порта (опционально SFP и RJ45).

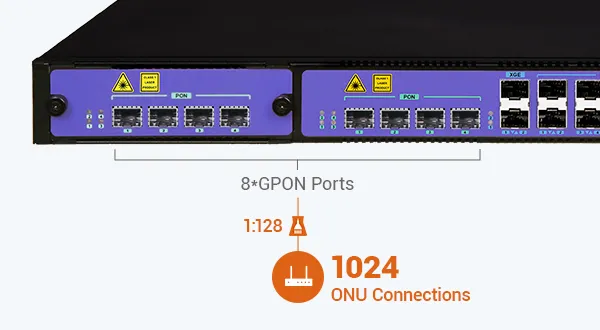

Эффективный доступ, быстрое соединение

Эффективный доступ, быстрое соединение

Благодаря гибким сетевым возможностям, FD1604E-C1 эффективно поддерживает доступ к нескольким терминалам, обеспечивая стабильную передачу данных для бесшовного сетевого подключения.

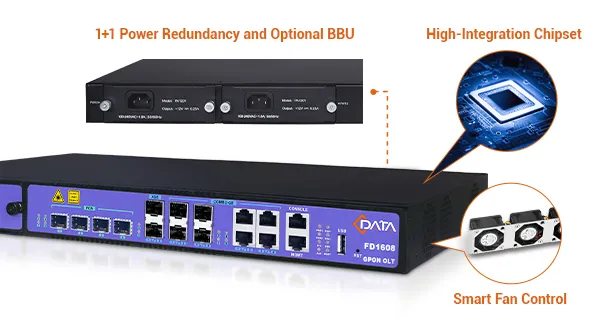

Превосходная производительность, надежная работа

Превосходная производительность, надежная работа

Отличаясь компактным дизайном в форм-факторе 1U pizza-box, FD1604E-C1 использует высокоинтегрированный чипсет, обеспечивая превосходную производительность, сниженное энергопотребление и повышенную стабильность.

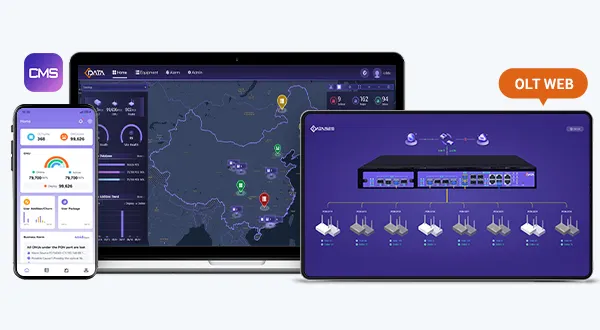

Интегрированная система менеджмента

Интегрированная система менеджмента

C-Data CMS и OLT Web предоставляют пользователям, операторам и предприятиям безопасную, интеллектуальную и эффективную платформу для сетевой эксплуатации

и обслуживания, повышая эффективность управления.

Сценарии применения

Разработан для сетей доступа и корпоративных сетей, FD1604E-C1 обеспечивает исключительную производительность и подходит для сетей видеонаблюдения,

 корпоративных локальных сетей и других сетевых приложений.

  • Сценарии применения GPON OLT
  • Сценарии применения GPON OLT
  • Сценарии применения GPON OLT
  • Сценарии применения GPON OLT

Technical Overview

GPON OLT FD1604S/FD1604E-C1 полностью соответствует стандарту ITU-T G.984.x/G.988, это устройство с креплением в стойку 1U с 1 портом USB, 4 восходящими портами GE, 4 восходящими портами SFP, 2 восходящими портами 10GE. FD1604S-C1 имеет 4 фиксированных порта GPON, а FD1604E-C1 имеет 4 фиксированных порта GPON и 1 служебную карту с 4 портами GPON (опционально). Каждый порт GPON поддерживает коэффициент разделения 1:128. Система GPON поддерживает до 512/1024 подключений терминалов.


FD1604E-C1 поддерживает сменную служебную карту, что удобно и гибко в использовании, легко развертывается и удобно для последующего расширения сетевых услуг. Кроме того, продукт соответствует требованиям повышения производительности сети, улучшения надежности и снижения энергопотребления с точки зрения сетей доступа и корпоративных сетей и применим для сетей «три в одном» (телевещание, интернет, телефония), FTTP (оптика в помещение), сетей видеонаблюдения, корпоративных LAN (локальная вычислительная сеть), интернета вещей и других сетевых приложений с очень высоким соотношением цена/производительность.


Datasheet Get Docs

Технические характеристики

Аппаратное обеспечение

Порт uplink

COMBO-порт

4 порта Ethernet 10/100/1000M с автосогласованием

4 интерфейса SFP

10-гигабит

2 интерфейса SFP+

Порт PON

Количество

4 (FD1604S-C1)

4+(4) (FD1604E-C1/FD1608E-C1)

Физический интерфейс

Слот SFP

Тип интерфейса

GPON: ITU-TG.984.2 Class B+/Class C+/Class C++

Максимальный коэффициент разделения

GPON: 1:128

Порт управления

1 порт внеполосного управления Ethernet 100/1000BASE-Tx

1 локальный порт управления CONSOLE

Порт USB

1 интерфейс USB (используется для резервного копирования конфигурации, обновления программы и записи информации журнала)

Характеристики порта PON

Дальность передачи

20KM

Скорость порта

GPON: нисходящий поток: 2.5 Гбит/с, восходящий поток: 1.25 Гбит/с

Длина волны

Передача: 1490 нм, Приём: 1310 нм

Тип интерфейса

SC/UPC

Тип волокна

9/125 мкм SMF (одномодовое волокно)

Мощность оптической передачи

Class B+: +1.5 ~ +5 дБм

Class C+: +3 ~ +7 дБм

Class C++: +4.5 ~ +10 дБм

Чувствительность приёмника

Class B+: -28 дБм

Class C+: -30 дБм

Class C++: -31 дБм

Мощность насыщения

Class B+: -8 дБм

Class C+: -12 дБм

Class C++: -10 дБм

Метод сетевого управления

Поддержка CLI, SNMP, TELNET, SSH, WEB

Сервисные возможности

Поддержка журнала устройства, обновления устройства, управления устройством, мониторинга состояния, управления конфигурацией и управления пользователями.

Управление конфигурацией коммутации уровня 2: например, управление портами, VLAN, RSTP, IGMP, ACL, QoS и т.д.

Управление конфигурацией функций PON: например, аутентификация OLT, шаблон DBA, шаблон услуг, шаблон линии и т.д.

Функции уровня 3: поддержка статической маршрутизации, dhcp-relay и конфигурации vlanif.

Пропускная способность объединительной панели

63G (FD1604S-C1)

63G (FD1604E-C1)

78G (FD1608E-C1)

Питание

AC

100 В ~ 240 В, 47 ~ 63 Гц

DC

-40 В ~ -72 В

BBU (блок резервного аккумулятора)

DC: 11 В ~ 14 В.

Функция: При отключении основного питания переключается на резервное питание, а при восстановлении основного питания возвращается к основному питанию и заряжает резервный аккумулятор.

Максимальная мощность

34,6 Вт (FD1604S-C1)

34,6 Вт (FD1604E-C1)

49,0 Вт (FD1608E-C1)

Окружающая среда

Рабочая температура

-15 ~ 50°C

Температура хранения

-40 ~ 85°C

Относительная влажность

5 ~ 90% (без конденсации)



Функциональные особенности

  • Соответствует стандарту ITU-T G.984/G.988 и стандартам китайской телекоммуникационной отрасли

  • Поддержка протокола OMCI

  • Продукт OLT высотой 1U с 8 портами PON в компактном дизайне Pizza-Box

  • Автоматическая регулировка скорости вентилятора

  • Сменный модуль питания с резервированием 1+1

  • Полная функция переключения защиты PON

  • Функция коммутации уровня 2

  • OLT оснащен мощной коммутацией уровня 2 на полной скорости передачи и полностью поддерживает протоколы уровня 2. OLT поддерживает разнообразные функции уровня 2, такие как TRUNK, VLAN, LACP, ограничение скорости, изоляцию портов, технологию очередей, управление потоком, ACL и т.д., что обеспечивает техническую гарантию для развития интеграции нескольких услуг.

  • Гарантия QoS

  • Продукты GPON поддерживают полностью усовершенствованный DBA с превосходными возможностями обслуживания QoS. DBA удовлетворяет различным требованиям QoS для разных потоков услуг по задержке, джиттеру и коэффициенту потери пакетов.

  • Простая в использовании система управления

  • Поддерживает методы управления CLI, WEB, SNMP, TELNET, SSH и соответствует стандарту OMCI, через канал OMCI можно реализовать управление услугами, включая набор параметров функций ONT, количество и типы T-CONT, параметры QoS, запрос конфигурационной информации, сбор статистики производительности, автоматическое оповещение о событиях в системе, настройку ONT со стороны OLT, диагностику неисправностей и управление производительностью и безопасностью.


Спецификация продукта OLT FD1604S/FD1604E-C1

Механические характеристики

Размеры

  • 440 мм (Д) * 293 мм (Ш) * 44 мм (В)

Вес

  • 3,6 кг (FD1604S-C1)

  • 3,0 кг (FD1604E-C1)



Аппаратное обеспечение


Порт восходящего канала

COMBO-порт

  • 4 порта Ethernet 10/100/1000 Мбит/с с автосогласованием

  • 4 интерфейса SFP

10-гигабитный

  • 2 интерфейса SFP+

Порт PON

Количество

  • 4 (FD1604S-C1)

  • 4/8 (FD1604E-C1)

Физический интерфейс

  • Слот SFP

Тип интерфейса

  • GPON: ITU-T G.984.2 Класс B+/Класс C+/Класс C++

Максимальный коэффициент разделения

  • GPON: 1:128

Порт управления

  • 1 порт Ethernet 100/1000BASE-Tx для внеполосного управления, 1 локальный порт управления CONSOLE

Порт USB

  • 1 интерфейс USB (используется для резервного копирования конфигурации, обновления программного обеспечения и записи журналов)

Характеристики порта PON

Дистанция передачи

  • 20KM

Скорость порта

  • GPON:

    Нисходящий поток: 2,5 Гбит/с

    Восходящий поток: 1,25 Гбит/с

Длина волны

  • Передача: 1490 нм

  • Прием: 1310 нм

Тип интерфейса

  • SC/UPC

Тип волокна

  • 9/125 мкм SMF (одномодовое волокно)

Мощность оптической передачи

  • Класс B+: от +1,5 до +5 дБм

  • Класс C+: от +3 до +7 дБм

  • Класс C++: от +4,5 до +10 дБм

Чувствительность приема

  • Класс B+: -28 дБм

  • Класс C+: -30 дБм

  • Класс C++: -31 дБм

Мощность насыщения

  • Класс B+: -8 дБм

  • Класс C+: -12 дБм

  • Класс C++: -10 дБм

Метод управления сетью

  • Поддержка CLI, SNMP, TELNET, SSH, WEB

Возможности предоставления услуг

  • Поддержка журналов устройств, обновления устройств, управления устройствами, мониторинга состояния, управления конфигурацией и управления пользователями.

  • Управление конфигурацией коммутации уровня 2: управление портами, VLAN, RSTP, IGMP, ACL, QoS и т.д.

  • Управление конфигурацией функций PON: аутентификация OLT, шаблон DBA, шаблон услуг, шаблон линии и т.д.

  • Функции уровня 3: поддержка статической маршрутизации, dhcp-relay и настройки vlanif.

Пропускная способность объединительной платы

  • 63 Гбит/с (FD1604S-C1) 78 Гбит/с (FD1604E-C1)



Электропитание

AC

  • 100 В ~ 240 В, 47 ~ 63 Гц

DC

  • от -40 В до -72 В

BBU (резервный аккумуляторный блок)

  • Постоянный ток: 11 В ~ 14 В.

  • Функция: При отключении основного электропитания происходит переключение на резервное питание, а при восстановлении основного электропитания

  • происходит обратное переключение на основное питание и зарядка резервного аккумулятора.

Максимальная потребляемая мощность

  • 34,6 Вт (FD1604S-C1) 49 Вт (FD1604E-C1)



Условия окружающей среды

Рабочая температура

  • от -15 до 50 °C

Температура хранения

  • от -40 до 85 °C

Влажность окружающей среды

  • от 5 до 90 % (без конденсации)


Информация для заказа

№Модель продуктаТехнические характеристикиЭлектропитание
1FD1604E-C14*GPON + 2*10GE (SFP+) + 4*GE Combo Ports (SFP/RJ45)

AC: 100V~240V, DC: -40V~-72V

Опциональный BBU

2FD6041TОпциональная плата на 4 порта GPON (совместима только с FD1604E)



Информация для заказа

NO.

  • 1

  • 2

Модель изделия

  • FD1604E-C1

  • FD6041T

Технические характеристики

  • 4*GPON + 2*10GE (SFP+) + 4*GE комбо-порты (SFP/RJ45)

  • Опциональная карта на 4 порта GPON (только совместима с FD1604E)

Электропитание

  • AC: 100 В~240 В, DC: -40 В~-72 В

  • Опциональный BBU
