Technical Overview

  • 16 портов PON GPON OLT
  • 16 портов PON GPON OLT
  • 16 портов PON GPON OLT
  • 16 портов PON GPON OLT
  • 16 портов PON GPON OLT
  • 16 портов PON GPON OLT
  • 16 портов PON GPON OLT
  • 16 портов PON GPON OLT

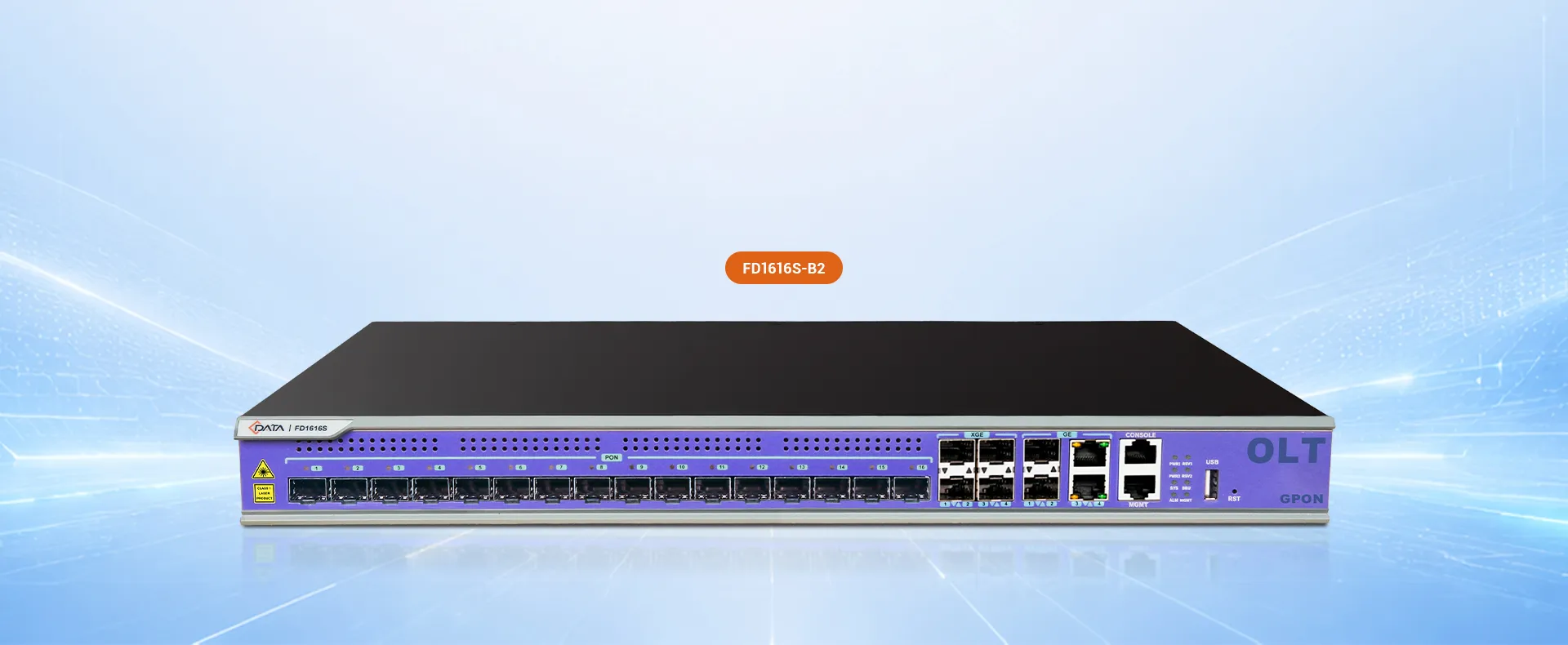

GPON OLT FD1616S-B2 полностью соответствует соответствующим стандартам ITU G.984.x и FSAN; это стоечное устройство высотой 1U с 1 интерфейсом USB, 2 восходящими портами Ethernet, 2 восходящими портами SFP, 4 восходящими портами 10GE и 16 портами GPON. Каждый порт GPON поддерживает коэффициент разделения 1:128. Система GPON поддерживает до 2048 терминальных подключений.


Высокопроизводительный доступ PON

Высокопроизводительный доступ PON

  • 16 портов GPON с коэффициентом разделения до 1:128, поддерживающие подключение 2048 ONU.

  • Высокопроизводительные аплинки с 4*10GE и 2*1GE.

  • До 1,25 Гбит/с вверх / 2,5 Гбит/с вниз.

  • Дальность передачи до 20 км.



Надёжная работа, стабильные характеристики

Надёжная работа, стабильные характеристики

  • Резервирование питания 1+1 и опциональный BBU для надёжной работы.

  • Интеллектуальное управление вентиляторами для оптимизированного охлаждения и снижения энергопотребления.

Простое развертывание

Простое развертывание

  • Совместимость с основными ONU/ONT, обеспечивающая эффективное управление на основе OAM/OMCI.

  • Подключение ONU/ONT без вмешательства оператора для развертывания по принципу plug-and-play.


Упрощённое управление сетью

Упрощённое управление сетью

Централизованное управление OLT и подключенными ONU через CMS для интеллектуальной и оптимизированной эксплуатации и технического обслуживания, включая:

  • Пакетное подключение ONU

  • Удаленное устранение неполадок одним нажатием

  • Интеллектуальная бизнес-аналитика

  • Мониторинг в реальном времени и бизнес-оповещения


Разнообразные сценарии применения

Сочетая комплексную поставку с простым управлением, он без труда адаптируется к широкому спектру сценариев развертывания.

  • 6 1 FTTH
  • 6 2 POL
  • 6 3 Корпоративная сеть
  • 6 4 Отель

Технические характеристики

Механика

Управляющая стойка

1U стандартный корпус 19 дюймов

Габаритные размеры

440mm(Д)*276mm(Ш)*44mm(В)

Масса

4,50 кг


Аппаратное обеспечение

Порт восходящей линии связи

2 порта Ethernet 10/100/1000M с автосогласованием

2 интерфейса SFP

10-гигабитный

4 интерфейса SFP+

Порт PON

Количество

16

Физический интерфейс

Слот SFP

Тип интерфейса

GPON: ITU-TG.984.2 класс B+/класс C+

Максимальный коэффициент разделения

GPON:  1:128

Порт управления

1 порт Ethernet 100/1000BASE-Tx с внешней полосой пропускания

1 порт локального управления CONSOLE

Порт USB

1 интерфейс USB (используется для резервного копирования конфигурации, обновления программы и записи журнальной информации)

Атрибут порта PON

Дальность передачи

20 км

Скорость порта

GPON: Ниходящий поток: 2,5 Гбит/с Восходящий поток: 1,25 Гбит/с

Длина волны

Передача: 1490 нм Приём: 1310 нм

Тип интерфейса

SC/UPC

Тип волокна

9/125 мкм SMF (одномодовое волокно)

Мощность передачи света

Класс B+ +1.5 ~ +5dBm

Класс C+ +3 ~ +7dBm

Чувствительность приема

Класс B+ : -28dBm

Класс C+ : -30dBm

Мощность насыщения

Класс B+ -8dBm

Класс C+ -12dBm

Пропускная способность объединительной панели

148G


Электропитание

AC

100 В ~ 240 В, 47~63 Гц

DC

-40 В ~ -72 В

Окружающая среда

Рабочая температура

-15 ~ 50 ℃

Температура хранения

-40 ~ 85 ℃

Влажность окружающей среды

5 ~ 90% (без конденсации)


Технические характеристики

Механика

Управляющая стойка

  • 1U стандартный корпус 19 дюймов

Габаритные размеры

  • 440mm(Д)*276mm(Ш)*44mm(В)

Масса

  • 4,50 кг



Аппаратное обеспечение

Порт восходящей линии связи

  • 2 порта Ethernet 10/100/1000M с автосогласованием

  • 2 интерфейса SFP

  • 10-гигабитный

  • 4 интерфейса SFP+

Порт PON

Количество
  • 16

Физический интерфейс
  • Слот SFP

Тип интерфейса
  • GPON: ITU-TG.984.2 класс B+/класс C+

Максимальный коэффициент разделения
  • GPON:  1:128

Порт управления

  • 1 порт Ethernet 100/1000BASE-Tx с внешней полосой пропускания

  • 1 порт локального управления CONSOLE

Порт USB

  • 1 интерфейс USB (используется для резервного копирования конфигурации, обновления программы и записи журнальной информации)

Атрибут порта PON

Дальность передачи
  • 20 км

Скорость порта
  • GPON:

    Нисходящий поток: 2,5 Гбит/с

    Восходящий поток: 1,25 Гбит/с

Длина волны
  • Прямое направление: 1490 нм

  • Приём: 1310 нм

Тип интерфейса
  • SC/UPC

Тип волокна
  • 9/125 мкм SMF (одномодовое волокно)

Мощность передачи света
  • Класс B+ +1.5 ~ +5dBm

  • Класс C+ +3 ~ +7dBm

Чувствительность приема
  • Класс B+ : -28dBm

  • Класс C+ : -30dBm

Мощность насыщения
  • Класс B+ -8dBm

  • Класс C+ -12dBm

Пропускная способность объединительной панели
  • 148G



Электропитание

AC

  • 100 В ~ 240 В, 47~63 Гц

DC

  • -40 В ~ -72 В



Окружающая среда

Рабочая температура

  • -15 ~ 50 ℃

Температура хранения

  • -40 ~ 85 ℃

Влажность окружающей среды

  • 5 ~ 90% (без конденсации)


Информация для заказа

Модель продукта

Спецификация

Электропитание

FD1616S-B2

16*GPON + 4*10GE (SFP+) + 2*GE (RJ45) + 2*GE (SFP)

100V~240VAC или -40V~-72VDC

Опциональный BBU


Информация для заказа

НЕТ.
  • 1

  • 2

  • 3

  • 4

Модель продукта
  • FD1604S-B1

  • FD1608S-B1

  • FD1608S-B2

  • FD1616S-B2

Технические характеристики
  • 4*GPON + 4*GE + 4*GE SFP + 2*10GE SFP+

  • 8*GPON + 4*GE + 4*GE SFP + 2*10GE SFP+

  • 8*GPON+2*GE+2*GE SFP+4*10GE SFP+

  • 16*GPON+2*GE+2*GE SFP+4*10GE SFP+

Аксессуары
  • Опционально-BBU

  • Опционально-BBU

  • Опционально-BBU

  • Опционально-BBU
