FD1604E-C1
4/4 4 ПОН ПОРТЫ ГПОН ОЛТ

Name: FD1604E-C1
Brand: Shenzhen C-Data Technology Co., Ltd.

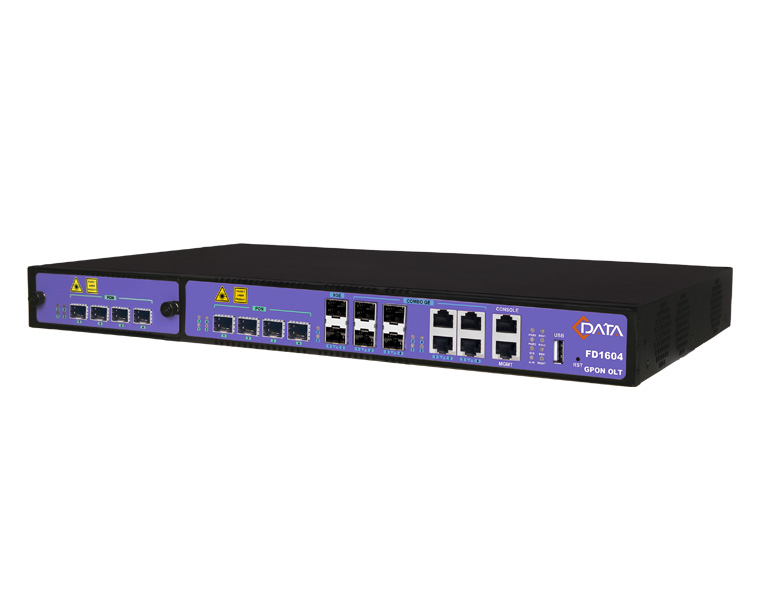

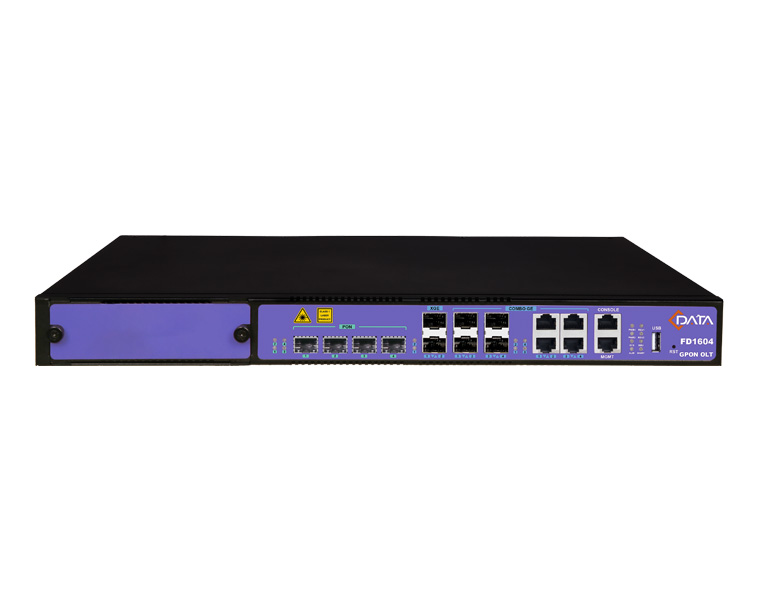

GPON OLT FD1604S/FD1604E-C1 полностью соответствует относительному стандарту ITU-T G.984.x/G.988, который представляет собой устройство для монтажа в стойку на 1U с 1 интерфейсом USB, 4 портами GE восходящей линии связи, 4 портами SFP восходящей линии связи, 2 портами восходящей линии связи 10GE. FD1604S-C1 имеет 4 фиксированных порта GPON и FD1604E-C1 имеет 4 фиксированных порта GPON и 1 сервисную карту 4 порта GPON (опционально). Каждый порт GPON поддерживает коэффициент разделения 1:128. Система GPON поддерживает до 512/1024 терминальных соединений.

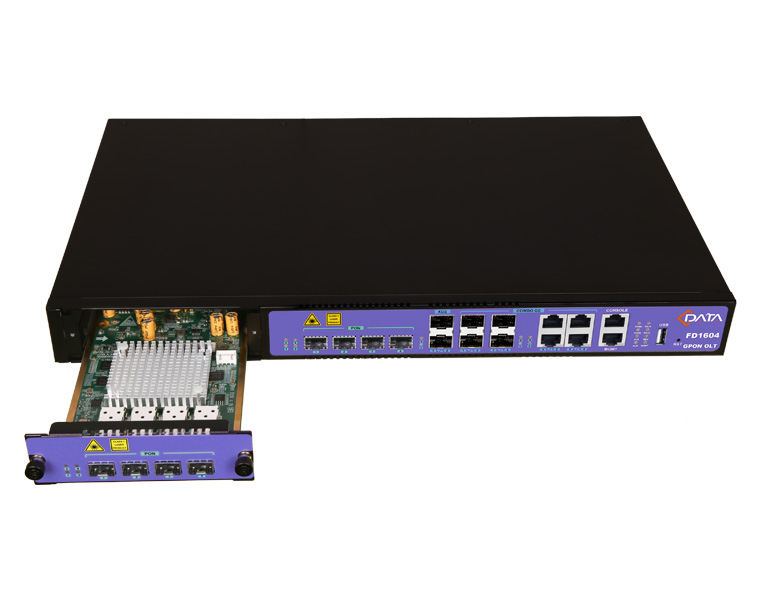

FD1604E-C1 поддерживает подключаемые сервисные карты, которые удобны и гибки в использовании, просты в развертывании и удобны для последующего расширения сетевых сервисов. Кроме того, продукт соответствует требованиям повышения производительности сети, повышения надежности и снижения энергопотребления с точки зрения сети доступа и корпоративной сети и применим к широковещательной телевизионной сети «три в одном», FTTP (оптоволокно в помещение), сети видеонаблюдения, корпоративная локальная сеть (локальная сеть), Интернет вещей и другие сетевые приложения с очень высоким соотношением цена/производительность.

 Загрузить  Запрос

Функциональная особенность

Соответствует стандарту G.984/G.988 и стандартам китайской индустрии связи
Поддержка протокола OMCI
1U высота 8PON OLT продукт в компактном дизайне Pizza-Box
Скорость вентилятора регулируется автоматически
1 1 Съемный силовой модуль
Полная функция переключения защиты PON
Функция переключения уровня 2
OLT оснащен очень мощным переключением скорости Full Wire на уровне 2 и полностью поддерживает протокол уровня 2. OLT поддерживает различные функции уровня 2, такие как TRUNK, VLAN, LACP, ограничение скорости, изоляция портов, технология очереди, технология управления потоком, ACL и т. Д., Это обеспечивает техническую гарантию для разработки интегрированных мультисервисных услуг.
Гарантия QoS
Продукты GPON поддерживают полностью улучшенный DBA с отличными сервисными возможностями QoS. DBA отвечает различным требованиям QoS для разных потоков услуг по задержке, джиттеру и скорости потери пакетов.
Простая в использовании система управления
Поддержка метода управления CLI, WEB, SNMP, TELNET, SSH и соответствие стандарту OMCI, через управление услугами протокола канала OMCI может быть реализовано, включая набор параметров функции ONT, линии обслуживания и количество, параметры QoS, запрос информации о конфигурации, статистика производительности, автоматическое сообщение о запущенных событиях в системе, Конфигурация для ОНТ от ОЛТ, диагноза недостатка и управления представления и безопасности.

OLT FD1604S/FD1604E-C1 Спецификация продукта

Механика

Размеры

440 мм (Д) * 293 мм (Ш) * 44 мм (В)

Вес

3,6 кг (FD1604S-C1)

3,0 кг (FD1604E-C1)

Оборудование
Порт восходящей линии связи	Комбинный порт	4 порта Ethernet 10/100/1000 Мбит/с автосогласованием
		4 * интерфейсы SFP
	10-гигабит	2 * интерфейсы SFP
Порт PON	Количество	4 (FD1604S-C1) 4/8 (FD1604E-C1)
	Физический интерфейс	Слот sfp
	Тип интерфейса	GPON: ITU-TG.984.2 Класс B/Класс C
	Максимальный коэффициент разделения	ГПОН: 1:128
Порт управления		1100/ 1000BASE-Tx выходной порт Ethernet 1 порт локального управления КОНСОЛЕ
Порт usb		1 * USB-интерфейс (используется для резервного копирования конфигурации, обновления программы и записи информации журнала)
Порт PON Атрибут	Дальность передачи	20 км
	Скорость порта	GPON: нисходящий: 2,5 Гбит/с Восходящий: 1,25 Гбит/с
	Длина волны	Переадресация: 1490 нм Прием: 1310 нм
	Тип интерфейса	СК/УПК
	Тип волокна	9/125μм СМФ (волокно одиночного режима)
	Сила передачи света	Класс B: 1,5 ~ 5 дБм	Класс C : 3 ~ 7 дБм	ClassC: 4,5 ~ 10 дБм
	Получение Чувствительность	Класс B : -28 дБм	Класс C : -30 дБм	Класс C : -31 дБм
	Мощность насыщения	Класс B : -8 дБм	Класс C : -12 дБм	Класс C : -10 дБм
Метод управления сетью		Поддержка CLI, SNMP, TELNET, SSH, WEB
Возможности бизнеса		Поддержка журнала устройств, обновления устройства, управления устройством, мониторинга состояния, управления конфигурацией и управления пользователями. Управление конфигурацией переключения уровня 2: например, управление портами, VLAN, RSTP, IGMP, ACL, QoS и т. Д. Управление конфигурацией функций PON: например, аутентификация OLT, шаблон DBA, шаблон службы, шаблон линии и так далее. Функция уровня 3: поддержка статической маршрутизации, dhcp-relay и конфигурации vlanif.
Пропускная способность объединительной платы		63 г (FD1604S-C1) 78 г (FD1604E-C1)

Электропитание
Переменного тока	100 В ~ 240 В, 47 ~ 63 Гц
Постоянный ток	-40 В ~ -72 В
BBU (блок резервной батареи)	Постоянный ток: 11 В ~ 14 В. Функция: когда обычный источник питания отключен, его можно переключить на резервный источник питания, а когда регулярный источник питания возобновится, он Переключитесь обратно на обычный источник питания и зарядите резервный источник питания.
Максимальная мощность	34,6 Вт (FD1604S-C1) 49 Вт (FD1604E-C1)

Окружающая среда
Рабочая температура	-15 ~ 50 ℃
Температура хранения	-40 ~ 85 ℃
Окружая влажность	5 ~ 90% (без конденсации)
